2MP Industrieel vast gemonteerd touchscreen voor barcodescanner
▲1920 * 1080 pixels brede CMOS met hoge framesnelheid
▲ Voldoende verlichting, multi-coreprocessor, maakt uitzonderlijke prestaties mogelijk bij het lezen van extreem snel bewegende barcodes
▲Meerdere lichtbronsets (gepolariseerde/verstoven/gecombineerde lichtbronnen) maken een flexibele verlichtingsconfiguratie mogelijk
▲ Innovatief structureel ontwerp, volledige lichtbronset schakelt in slechts enkele seconden
▲Industriële barcodelezer uitgerust met een touchscreen dat offline configuratie en snelle kennis van de status van het apparaat mogelijk maakt
▲ Verbeterde functie "automatische parameteraanpassing met één klik" voor snellere en betere voltooiing van autofocus en parameterconfiguratie
- FV2X0 (FV2X0N,FV2X0S,FV2X0L)
- China
- infoscan
- 5-7 werkdagen / 100 stuks
- RS232,TCP/IP,FTP,Profinet, Modbus TCP,EtherNet/IP
- 24 maanden
Details
De FV2X0-serie is een krachtige intelligente barcodelezer die in maart 2023 door infoscan werd gelanceerd. De serie maakt gebruik van 2 megapixel CMOS met brede breedte en hoge framesnelheid, krachtige verlichtingsbronnen en vloeibare lenzen met diverse specificaties om uitdagende situaties voor het lezen van codes aan te pakken, zoals een groot gezichtsveld, lange afstanden en ultrahoge snelheden. Bovendien is de lezer uit de FV2X0-serie infoscan's eerste intelligent industriële barcodelezer uitgerust met een aanraakscherm waarmee gebruikers de apparaatconfiguratie en statusverwerving offline kunnen voltooien via het hostscherm.
| Producteigenschappen | |
| Aanzienlijke verbetering van het gezichtsveld van de collectie | Verbeter de leesprestaties hoge snelheid streepjescodes verplaatsen |
1920 * 1080 pixels CMOS-sensor met hoge framesnelheid Gebruik het breedbeeldformaat, de pixelwaarde aan de lange zijde is verhoogd van 1280 van de laatste generatie naar 1920, het gezichtsveld is met 50% verbeterd | Het standaardverlichtingsmodel FV220 maakt gebruik van 16 stuks zeer heldere LED's; Verbeterd verlichtingsmodel FV260 heeft in totaal 28 LED's; Zorg voor voldoendeverlichtingbij het fotograferen van snel bewegende streepjescodes Multi-coreprocessor, snelle verwerking en decodering van beeldoverdracht |
Innovatieve lichtbronsets maken snel schakelen mogelijk verlichtingsmodi | Intelligentere industriële barcodelezer |
Kits met meerdere lichtbronnen (gepolariseerde/verstoven/gecombineerde lichtbronnen) maken een flexibele verlichtingsconfiguratie mogelijk Innovatief constructief ontwerp, complete kitwisseling in slechts enkele seconden | infoscan's eerste krachtige barcodelezer uitgerust met een touchscreen, realiseert offline configuratie en snelle kennis van de status van het apparaat Dankzij de feedback van meerdere indicatielampjes kunnen operators snel de leesstatus van de streepjescode verkrijgen Opgewaardeerd"automatische parameteraanpassing met één klik"functie voor snellere en betere voltooiing van autofocus en parameterconfiguratie |
| Industriële toepassingen | ||||
|
|
|
|
|
| Hogesnelheidsassemblagelijncollectie | Groot zichtveld Rlezen | Meerdere streepjescodes lezen | Groothoek lezen | Lezen op afstand |
| Leesafstand en gezichtsveld eenheid: mm | ||||||||||||||
| Barcodespecificaties | FV220N/FV260N Lens met brandpuntsafstand van 6 mm | FV220S/FV260S Lens met brandpuntsafstand van 12 mm | FV220L/FV260L Lens met brandpuntsafstand van 16 mm | Leesafstand | FV220N/FV260N Lens met brandpuntsafstand van 6 mm | FV220S/FV260S Lens met brandpuntsafstand van 12 mm | FV220L/FV260L Lens met brandpuntsafstand van 16 mm | |||||||
| Dichtstbijzijnde | Verst | Dichtstbijzijnde | Verst | Dichtstbijzijnde | Verst | X-as gezichtsveld | Y-as gezichtsveld | X-as gezichtsveld | Y-as gezichtsveld | X-as gezichtsveld | Y-as gezichtsveld | |||
| Codering 128 | 50 | 45 | 25 | 28 | 15 | 17 | 10 | |||||||
| 5mil | 40 | 245 | 65 | 522 | 70 | 772 | ||||||||
| 6,67 miljoen | 40 | 327 | 65 | 697 | 70 | 1030 | 100 | 90 | 50 | 45 | 27 | 30 | 17 | |
| 10mil | 40 | 491 | 65 | 1045 | 70 | 1543 | ||||||||
| 15mil | 40 | 736 | 65 | 1568 | 80 | 2315 | 300 | 250 | 140 | 132 | 73 | 82 | 45 | |
| GegevensMatrix | 500 | 415 | 230 | 208 | 115 | 135 | 75 | |||||||
| 5mil | 40 | 134 | 65 | 285 | 70 | 421 | ||||||||
| 6,67 miljoen | 40 | 178 | 65 | 380 | 70 | 562 | 800 | 680 | 370 | 338 | 187 | 230 | 120 | |
| 10mil | 40 | 268 | 65 | 570 | 70 | 842 | ||||||||
| 15mil | 40 | 401 | 65 | 855 | 70 | 1163 | 1000 | 830 | 463 | 410 | 232 | 260 | 150 | |
| Technische specificaties | ||
| Model | FV220-serie | FV260-serie |
| Sensor | 1/3 inch CMOS-sensor, globale sluiter | |
| Foto resolutie | 1920*1080 | |
| Verzamelsnelheid | Tot 100 FPS | |
| Lenstype | Vloeibare lens | |
| Lensbrandpuntsafstand | FV2X0N: 6 mm FV2X0S: 12 mm FV2X0L: 16 mm | |
| INkijkhoek | FV2X0N: 45° (hhorizontaal) 26° (verticaal) FV2X0S: 21° (Hhorizontaal) 13,5° (verticaal) FV2X0L: 15° (Hhorizontaal) 8° (verticaal) | |
| Rollen/pitch/gieren | 360° (rollen) 65° (pitch) 65° (gieren) | |
| Triggermodus | Commandotriggering; I/O-triggering; Inductieve triggering; Continue leesmodus; Sleuteltriggering | |
| LED-indicator | Bovenste positie: 3 LED-indicatoren (voeding, Ethernet-verbinding en statusindicatie voor verzenden/ontvangen); Rondom het lichaam: Blauw (leessucces), Rood (leesfout) | |
| Leesgebiedindicator | Blauw (leessucces) Rood (leesfout) | |

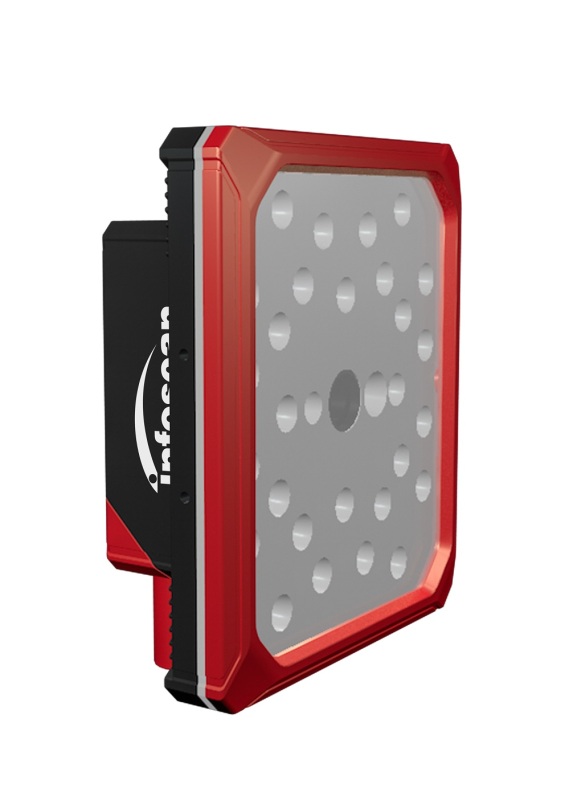

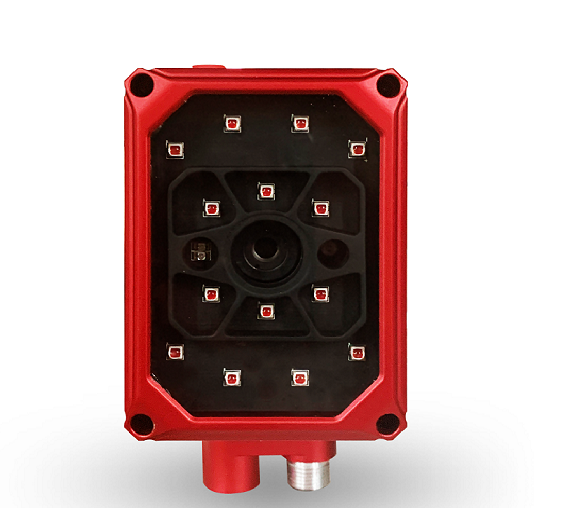

| Verlichting Bron Type | 16 LED's / Groeperingscontrole van hoge helderheidlichtbron is mogelijk | 28 LED's / Hoge helderheid of gepolariseerd lichtbron |
| Verlichting Bron Kleur | Rood | |
| Voorkant van verlichting | Gepolariseerd/verstoven/gepolariseerd+verstoven, enz. | DAT |
| Richtmodus | Laserkruis gericht | |
| Laserveiligheidsniveau | Klasse 2 | |

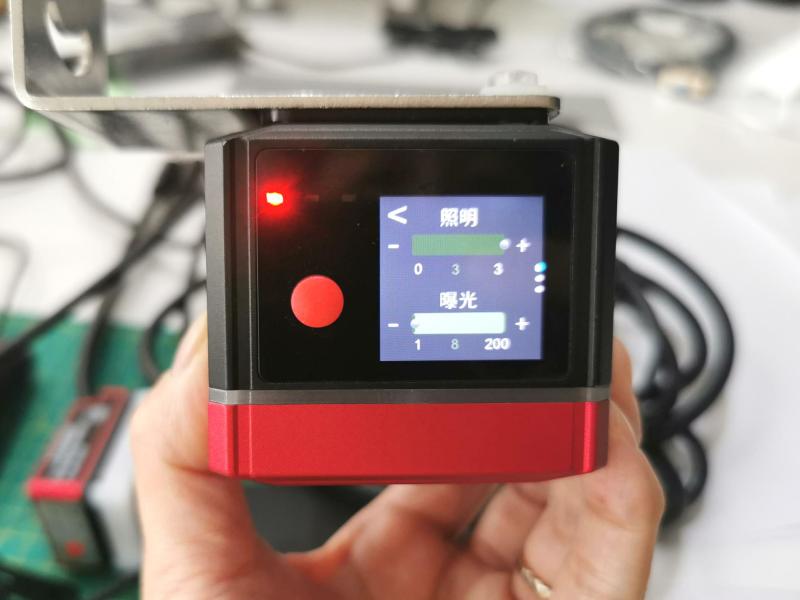

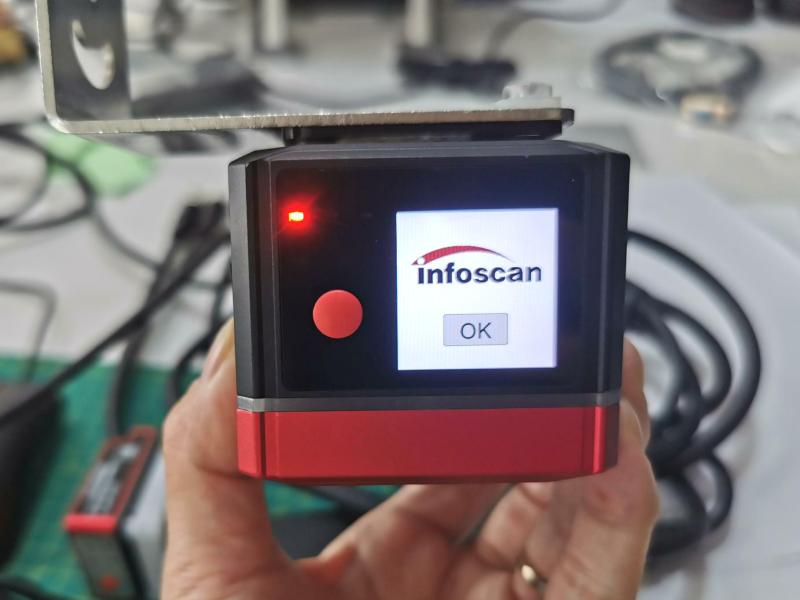

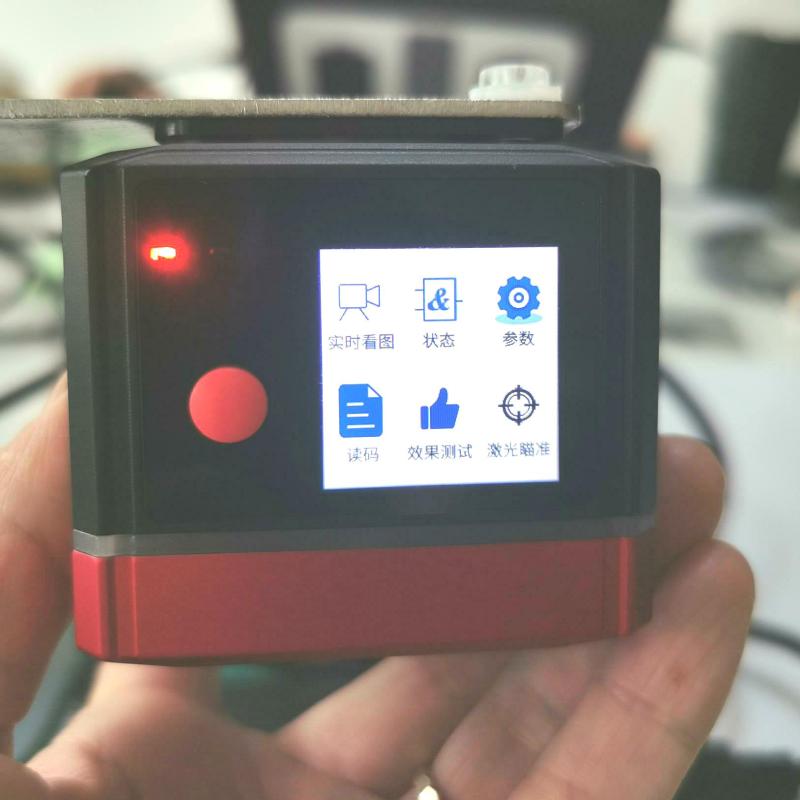

| Hostscherm | 1,3 inch, 240*240 pixels, capacitief touchscreen | |
| Communicatie-interface | Ethernet, seriële poort | |
| Communicatieprotocollen | Ethernet: TCP/IP, FTP, Profinet, Modbus TCP, EtherNet/IP Serieel: RS232 | |
| Stroomvoorziening | 20-30 V DC | |
| Energieverbruik | Stand-by: 3,4 W, piek: 19,2 W | Stand-by: 3,4 W, piek: 30 W |
| Aantal ingangssignalen | 3 | |
| Soort van Ingangssignaal | NPN of PNP | |
| Effectieve spanning van ingangssignaal | NPN: ≤ 16V, PNP: ≥5V (max.: 24V) | |
| Aantal uitgangssignalen | 3 | |
| Soort van Uitgangssignaal | Spanningssignaal | |
| Uitgangslaadcapaciteit | Enkel maximum: 100mA@24VDC, totaal maxiomatisch : 200mA@24VDC | |
| Shell-materiaal | Aluminium legering | |
| Gewicht | 330 g (exclusief kabels) | 500g (exclusief kabels) |
| Afmetingen (L*B*H) | 111,5 mm x 60 mm x 54,5 mm | 131 mm x 106 mm x 58 mm |
| Bedrijfstemperatuur | 0~55℃ | |
| Bewaar temperatuur | -20~70℃ | |
| Relatieve vochtigheid | 0~95% niet-condenserend | |
| Trillingsbestendigheid | 10 tot 55 Hz, dubbele amplitude 0,3 mm, 1 uur in X-, Y- of Z-richting | |
| IP waarde | IP65 | |
| ESD-bescherming | Luchtafvoer: ±18KV, Contactafvoer: ±8KV | |
| Certificeringen | CE, RoHS, enz. | |
| Leesbare codesymbologieën | 1D-, 2D- en gestapelde barcodes voldoen aan nationale en internationale normen | |
| Maximale leesnauwkeurigheid | FV2X0N / FV2X0S 1D-code: 1,3mil, 2D-code: 2mil FV2X0L 1D-code: 0,67 mil, 2D-code: 1 mil | |
| Configuratietabel standaardmodellen | |||
| FV220 Standaard Verlichting Model | |||
| Model | Lenstype | Type lichtbron | Beschrijving lichtbron |
| FV220N-1110 | 6 mm (standaard gezichtsveld) vloeibare lens | 16 stuks LED's standaard lichtbron | Rode, niet-gepolariseerde lichtbron |
FV220S-1110 | 12 mm (kleiner gezichtsveld) vloeibare lens | 16 stuks LED's standaard lichtbron | Rode, niet-gepolariseerde lichtbron |
| FV220L-1110 | 16 mm (smal gezichtsveld) vloeibare lens | 16 stuks LED's standaard lichtbron | Rode, niet-gepolariseerde lichtbron |
| FV260VersterktVerlichting Model | |||
| Model | Lenstype | Type lichtbron | Beschrijving lichtbron |

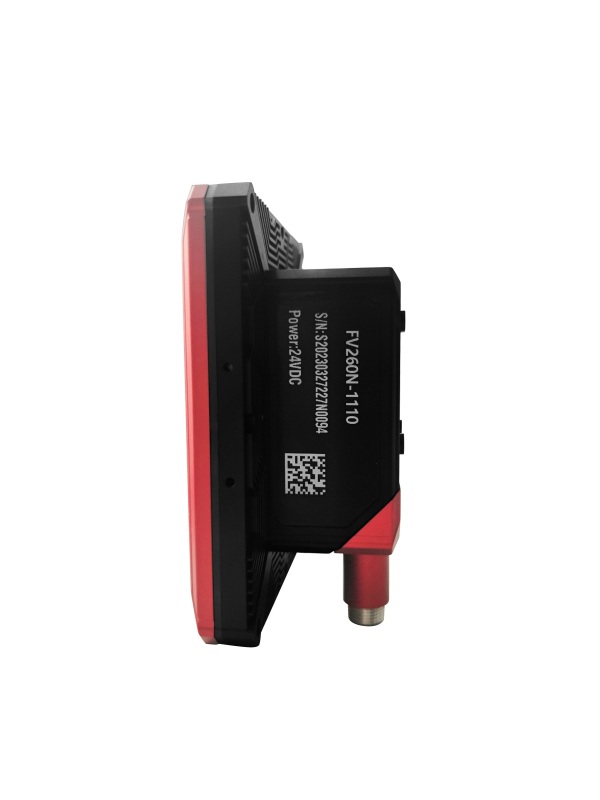

| FV260N-1110 | 6 mm (standaard gezichtsveld) vloeibare lens | 28 stuks LED's Verbeterde lichtbron | Rode, niet-gepolariseerde lichtbron |
FV260N-1210 | 6 mm (standaard gezichtsveld) vloeibare lens | 28 stuks LED's Everbeterde lichtbron | Rode, gepolariseerde lichtbron |
FV260S-1110 | 12 mm (kleiner gezichtsveld) vloeibare lens | 28 stuks LED's Everbeterde lichtbron | Rode, niet-gepolariseerde lichtbron |
| FV260L-1110 | 16 mm (smal gezichtsveld) vloeibare lens | 28 stuks LED's Everbeterde lichtbron | Rode, niet-gepolariseerde lichtbron |
| FV220 Speciaal Iverlichting Kits | |||
TegenHij | Beschrijving | ||
| FT20016PD | FV220 speciale, semi-gepolariseerde en semi-verstoven lichtbronkit | ||
| FT20016PP | FV220 speciale, volledig gepolariseerde lichtbronkit | ||
| FT20016DD | FV220 speciale, volledig vernevelde lichtbronkit | ||
| Dimensies eenheid: mm |
FV220
FV260
Het is mogelijk dat elke wijziging van de informatie in dit document niet met voorafgaande kennisgeving plaatsvindt; zelfs de inhoud van dit document is zorgvuldig gecontroleerd om de nauwkeurigheid te garanderen, er kunnen nog steeds enkele fouten voorkomen. De gegevens in dit document kunnen afwijken als gevolg van omgevingsfactoren, Bilin Intelligence draagt hier geen gevolgen voor.
